Efeitos da temperatura nas uniões de latão PPR: causas, riscos e soluções

O problema central: dois materiais, duas taxas de expansão

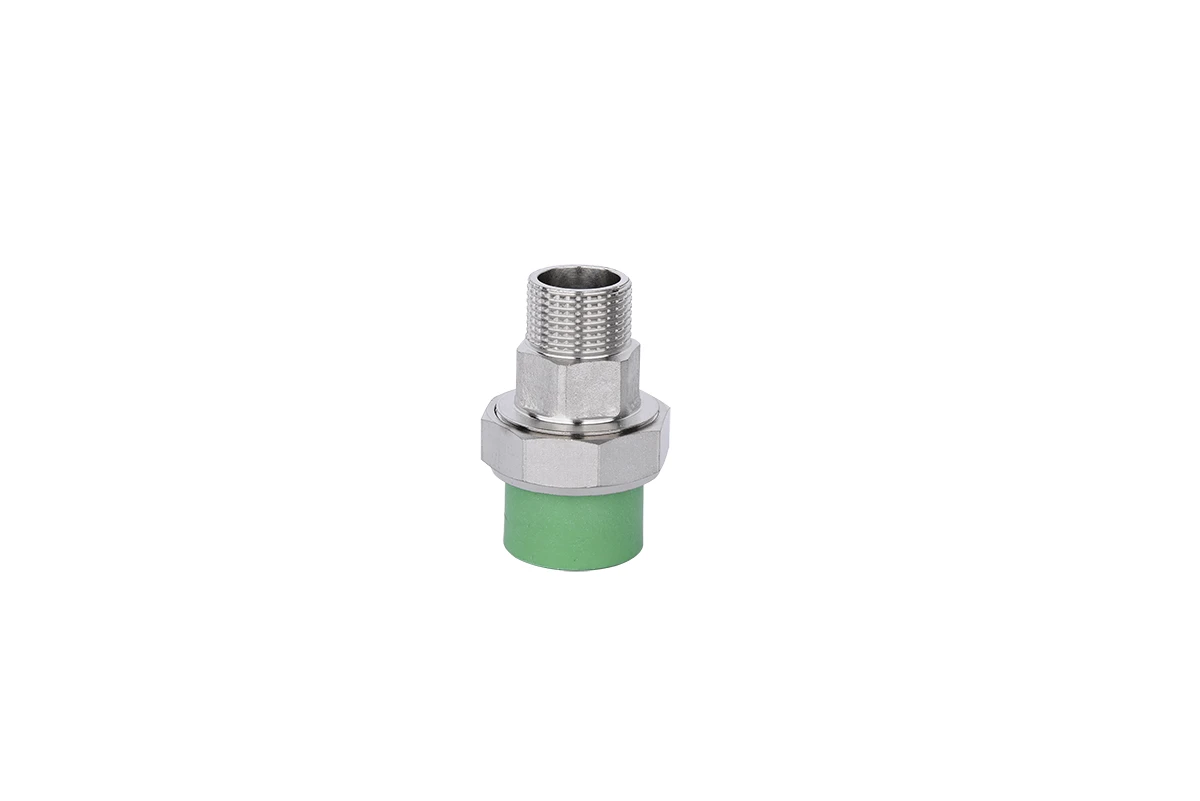

Uma união de latão PPR é um componente composto. O corpo PPR lida com as conexões de tubos soldados por fusão. A inserção de latão fornece a porta roscada para acoplamento com componentes metálicos. Cada material tem seu próprio coeficiente de expansão térmica – e eles são muito diferentes.

Latãoexpande aproximadamente19 × 10⁻⁶ /°C.
PPRexpande aproximadamente150 × 10⁻⁶ /°C.

Isso é aproximadamente um8:1 diferença. Quando a temperatura muda, os dois materiais se movem em taxas diferentes. A inserção de latão deseja permanecer próxima às suas dimensões originais. O órgão do PPR quer expandir ou contrair quase oito vezes mais.

Em uma união bem projetada, esse diferencial é acomodado pela geometria da ligação da pastilha e pela capacidade de flexão do material. Em uma união mal projetada ou instalada incorretamente, o diferencial se torna uma fonte de tensão que se manifesta ao longo do tempo como vazamento, afrouxamento da junta ou degradação do material.

Três modos de falha causados ​​por ciclos de temperatura

1. Vazamento na interface de inserção

À medida que a temperatura aumenta, o corpo do PPR se expande mais do que a inserção de latão. Se a ligação do inserto for marginal, esse diferencial cria um caminho de folga na interface PPR-latão. A água sob pressão encontra esse caminho.

Quando a temperatura cai, ocorre o inverso. O PPR contrai mais do que o latão, deixando potencialmente a inserção de latão ligeiramente orgulhosa da sua posição original. Ciclos repetidos podem soltar progressivamente a pastilha.

2. Afrouxamento da junta roscada

A conexão roscada entre o inserto de latão da união e o componente fêmea correspondente também está sujeita a ciclagem térmica. A expansão diferencial entre a inserção de latão e um componente metálico correspondente - ou entre o latão e uma rosca fêmea PPR - pode reduzir gradualmente a pré-carga de engate da rosca.

Uma junta que foi apertada corretamente na instalação pode perder pré-carga após centenas de ciclos térmicos, criando um caminho de vazamento que não existia inicialmente.

3. Degradação de materiais em temperaturas extremas

Alta temperaturasuaviza o PPR. O módulo do material cai, reduzindo sua capacidade de manter a compressão na pastilha de latão. Em temperaturas sustentadas acima da classificação do material, o corpo do PPR pode deformar-se permanentemente, destruindo a ligação da pastilha.

Baixa temperaturafragiliza o PPR. A resistência ao impacto cai significativamente abaixo do ponto de congelamento. Uma união que sobrevive a uma onda de frio pode rachar devido a um pequeno estresse mecânico que seria inofensivo à temperatura ambiente.

Corrosão de latãoacelera em ambientes de alta temperatura e alta umidade. A dezincificação – a lixiviação seletiva do zinco do latão – enfraquece a inserção e pode eventualmente causar falhas estruturais.

Estratégias de Mitigação

Seleção de Materiais

Especificação PPR- Selecione graus de PPR classificados para a faixa de temperatura real da aplicação. Para serviço de água quente, confirme a classificação contínua na temperatura operacional do sistema com redução de pressão apropriada. Para climas frios, verifique o desempenho do impacto em baixas temperaturas.

Especificação de latão- Especifique ligas de latão resistentes à corrosão. O latão DZR (resistente à dezincificação) ou o latão com revestimentos protetores apresentam melhor desempenho em ambientes úmidos ou quimicamente agressivos. O custo adicional é pequeno em relação ao custo da falha prematura.

Práticas de instalação

Controle de torque- Aperte as conexões roscadas com o torque especificado pelo fabricante. O aperto excessivo danifica as roscas e o corpo do PPR; o aperto insuficiente deixa um caminho de vazamento. Uma chave de torque elimina as suposições.

Alojamento de expansão- Quando a união for instalada em um trecho sujeito a movimentos térmicos significativos, forneça circuitos de expansão ou conectores flexíveis. Estes absorvem mudanças dimensionais antes de atingirem a união.

Alinhamento- Certifique-se de que a união não seja forçada na posição. Uma união sob tensão de flexão reduziu a tolerância a tensões térmicas adicionais.

Isolamento

Isolamento de tubos- O isolamento de espuma ou fibra de vidro nos tubos conectados reduz a taxa de mudança de temperatura sofrida pela união. Transições mais lentas significam menor tensão diferencial de pico.

Isolamento de união- Mangas de isolamento pré-formadas projetadas para acessórios fornecem proteção direta. Isto é particularmente valioso em espaços não condicionados – sótãos, porões, espaços para rastejar – onde as variações de temperatura são maiores.

Manutenção

Inspeção periódica- Verifique as uniões quanto a vazamentos, manchas de corrosão ou afrouxamento visível. A detecção precoce evita que pequenos problemas se transformem em falhas do sistema.

Lubrificação de rosca- Aplique lubrificante adequado nas roscas durante a manutenção. Isso reduz o atrito durante o aperto, evita escoriações e fornece alguma proteção contra corrosão. Selecione lubrificantes compatíveis com o fluido do sistema e a faixa de temperatura de aplicação.

Desempenho de temperatura por tipo de produto

Diferentes conexões de latão PPR apresentam diferentes perfis térmicos:

O fator comum a todos esses produtos é oInterface PPR-latão. É aí que se concentra o estresse diferencial térmico e é aí que a qualidade da fabricação é mais importante.

Lista de verificação de projeto e aquisição

Ao especificar uniões de latão PPR para aplicações com variação significativa de temperatura:

Confirme a faixa de temperatura- Estabelecer as temperaturas mínimas e máximas reais que a união irá experimentar, incluindo excursões de curta duração.

Verifique a classificação PPR- Combine o grau de PPR com a faixa de temperatura com redução de pressão apropriada.

Especifique a liga de latão- Requerem latão resistente à corrosão, especialmente para ambientes úmidos ou quimicamente agressivos.

Confirme a colagem da inserção- Pergunte ao fornecedor sobre o método de colagem do inserto e se ele foi testado em ciclagem térmica.

Planejar acomodação de expansão- Incluir loops de expansão ou conectores flexíveis onde o movimento térmico for significativo.

Especifique o isolamento- Exigir isolamento de tubos e conexões em espaços não condicionados.

Estabeleça cronograma de manutenção- Incluir inspeção de união e lubrificação de rosca no plano de manutenção.

Sobre Zhejiang Lvzhou Pipe Technology Co., Ltd.

Zhejiang Lvzhou Pipe Technology Co., Ltd. fabricou tubos e acessórios paramais de 12 anos, produzindo uniões de latão PPR e uma linha completa de conexões PPR em copolímero aleatório de polipropileno de alta qualidade. A empresa detémCertificação ISO 9001:2015através da CIEC (Pequim) Certification & Inspection Co., Ltd., e sua linha de produtos incluiTubos e conexões PPR, tubos PERT, tubos PE, tubos PEXC e pré-filtros.

Para projetos com requisitos de temperatura exigentes, a equipe técnica da Lvzhou pode aconselhar sobre a seleção de materiais, especificações de insertos, acomodações de expansão e práticas de instalação que abordam a ciclagem térmica. A fábrica está localizada emHuzhou, perto de Xangai, proporcionando acesso eficiente ao transporte marítimo global. Os produtos são exportados paraOriente Médio, África, Ásia, América do Sul, Europa e América do Norte.

Visitawww.lvzhoupipe.compara revisar a linha de uniões de latão PPR ou entre em contato com a equipe técnica para discutir seus requisitos específicos de temperatura.
